Gatubelysning
Upplands Väsby arbetar med att stegvis införa en standard för val av belysning, därför ska val ske utifrån teknisk handbok så långt det är möjligt och alla förslag på eventuella undantag ska stämmas av med Gatuingenjör.
Vid projektering av belysning ska därför val av armaturer och stolpar ske enligt tabellerna nedan. Under Armatur- och stolpval görs val utifrån vilken gatutyp det är, vilket sedan hänvisar vidare till olika armatur och stolptyper under flikarna Armaturer och Stolpar.
Vid projektering av gatumiljöer och parkmiljöer finns följande armaturer och stolpar att välja bland.
Områdestyp | Stolpe | Stolphöjd | Armatur | Ljuskälla |
Väg och gata | ||||
Genomfartsled | 2, 4 | 8-12 m | A | LED |
Lokalgata | 1,2 | 6-8 m | B | LED |
Stadslik central gata | 2*,3* | 6-8 m | C, C2 | LED |
Parkering | 1,2 | 8-10 m | B | LED |
Övergångsställe | 2 RAL5017 | 6 m | D RAL5017 | LED |
Gång- och cykelbana | ||||
Regionala gc-banor | 1 | 4-5 m | E | LED |
GC-bana i stadsmiljö | 1*,3**** | 4-5 m | E, F****, G**** | |
Övriga gc-banor | 1 | 4-5 m | E | LED |
Park | ||||
Stadspark | 1 | 5-6 m | Special*** | Special |
Fickpark | 1 | 5-6 m | H, I | LED |
Anläggningar och grönska | Varierar*** | Varierar*** | Varierar*** | LED |
Spotlights | - | - | J, K | LED |
Markstrålkastare | - | - | Special*** | LED |
Pollare | - | - | Special*** | LED |
Torg | ||||
Torg, grundbelysning | 1* | 4-5 m | H, I | LED |
Konstverk | Varierar | Varierar | Varierar | LED |
Planteringar | Varierar*** | Varierar*** | Varierar*** | LED |
Strålkastare | - | - | LED | |
Tunnel, viadukt | ||||
Tunnlar och viadukter | - | - | L | LED |
Bebyggelsemiljö före 1900-talets mitt | ||||
Vägar, gator, gc-stråk** | Special** | Special** | Special** | LED |
Återvinningsstationer | ||||
Återvinningsstationer | 1 | 6-8 m | B | LED |
* RAL9005, RAL7022 eller galvaniserad i samråd med gatuingenjör |
Standardsortiment enligt modeller nedan eller likvärdiga.
Armaturerna ska vara utrustade med styrsystemet Citytouch från Philips med 10 års abonnemang. I de fall armaturerna ej har inbyggt stöd för Citytouch ska i första hand möjligheten att beställa armaturerna med Citytouch direkt från leverantören och i andra hand om det inte är möjligt ska de armaturerna kopplas med styrning av Citytouch från elskåp.
Riktlinjer enligt VGU ska gälla.
Väg och gata | |
A. | Philips Iridium gen3 medium/large |
B. | Philips Clearway gen2 |
C. | Philips CitySoul gen2 Large |
C2. | Philips Towntune |
D. | Philips Copenhagen för övergångsställe RAL 5017 |
Gång- och cykelbana | |
E. | Philips Clearway gen2 |
F. | Philips Iridium gen3 mini |
G. | Philips CitySoul gen2 Mini |
Torg och park | |
H. | Philips Metronomis LED Fluid |
I. | Philips Metronomis LED Torch |
J. | Fergin Nightspot B LED |
K. | Fergin Nightspot Gobo projektor |
Tunnel och viadukt | |
L. | BB LEDlightpipe |
Stolpar ska vara ur standardsortiment enligt modell nedan från Moramast eller likvärdig. Alla stolpar ska vara rotlackade samt tåliga mot klottersanering. Galvaniserade stolpar används om inte annat anges i tabellen. Målade stolpar fabriksmålas i standardkulör. Eftergivliga stolpar ska användas enligt riktlinjer från VGU. För att minimera antalet stolpar ska dubbelarmad stolpe användas där det är möjligt. Inga skyltar får fästas på stolparna.

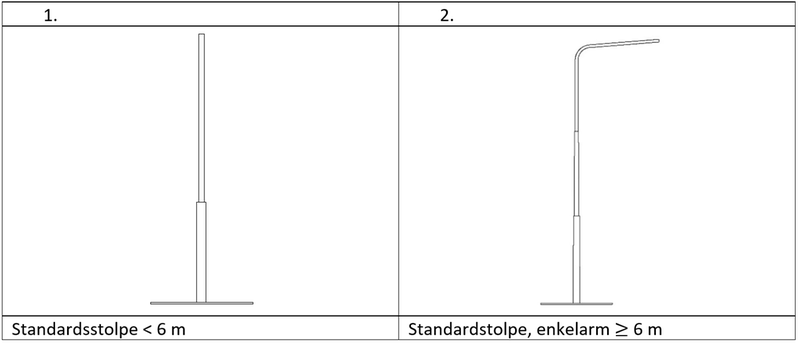

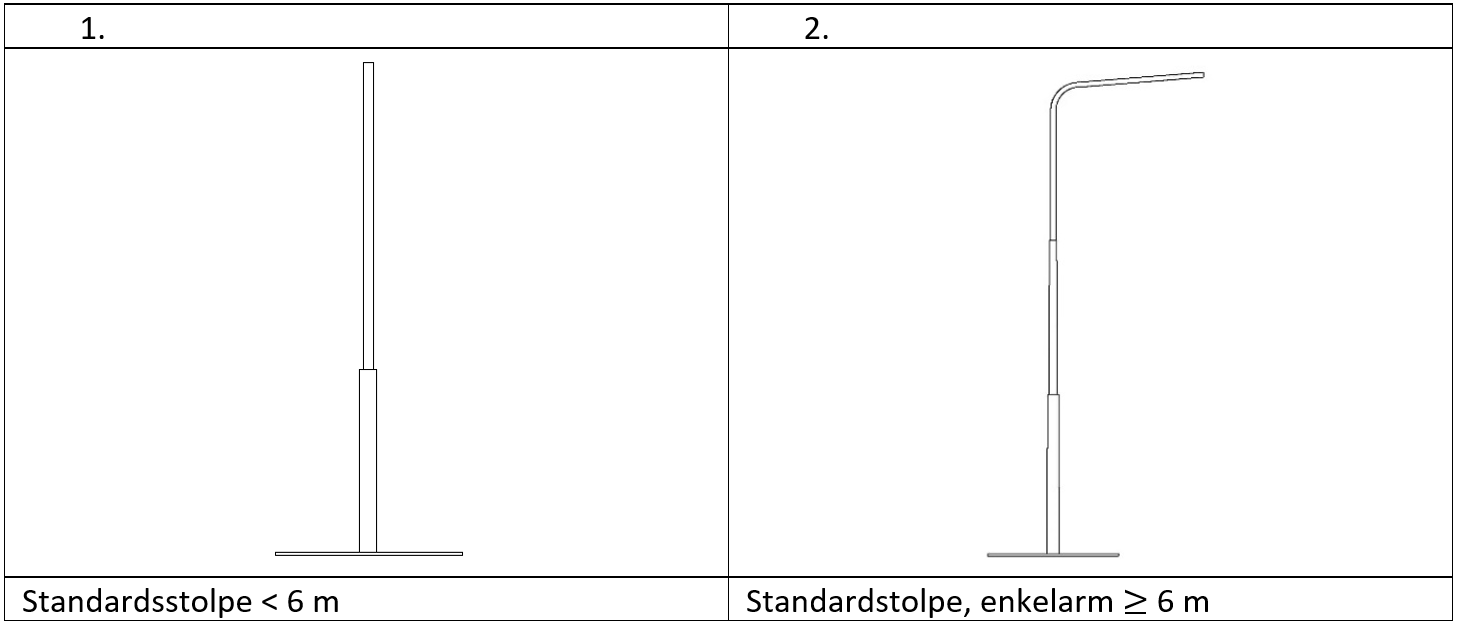

Förstora bildenFigur 1. Standard stolpar

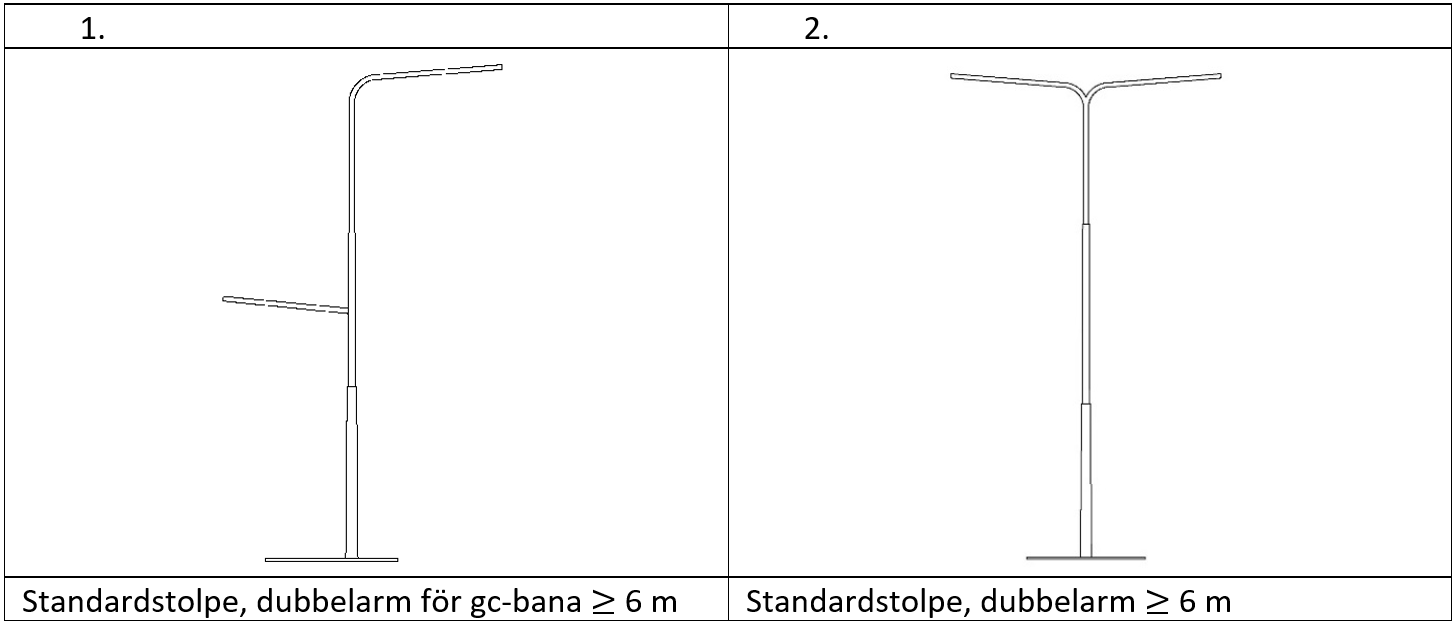

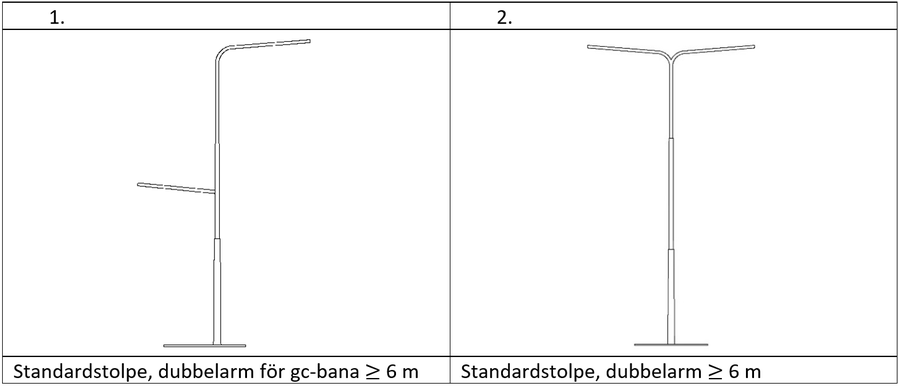

Förstora bildenFigur 2. Standardstolpar, dubbelarm
Gatubelysningsskåp av typ Ensto E-GBK 63.03 eller likvärdigt ska väljas.

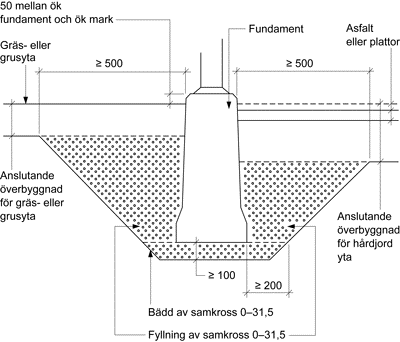

Fundament placeras enligt Figur 3.
Förstora bildenFigur 3. Fundament
I de fall nyanläggning av gatubelysning sker gäller följande:
Vid förändringar av distributionsnätet, i form av nya anslutningar eller jordtag, kan särskilda säkerhetsåtgärder och mätningar behöva utföras i samverkan med Svenska kraftnät. Dessa förändringar ska anmälas till Svenska kraftnät i enlighet med 3 § elsäkerhetsförordning (2017:218).
En anmälan skickas till registrator@svk.se där ärendet beskrivs, och det bör framgå hur det är projekterat. Svenska kraftnät kommer därefter att besvara och återkomma om villkor och andra åtgärder. Dessa villkor ska vara utförda innan belysningsanläggningen kan byggas och tas i drift. Det kan alltså bli aktuellt att revidera projekterat underlag utefter Svenska kraftnäts villkor, i de fall som anläggningen är belägen nära Svenska kraftnäts ledning.
Gatubelysningen ska styras med en Abelko-enhet.
